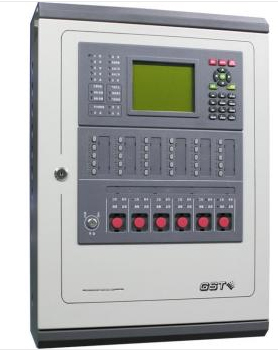

海湾火灾报警控制器(联动型)JB-QB-GST200

作者:admin   添加时间:2014-04-24 00:42





0326 火灾报警控制器
(联动型)
JB-QB-GST200 242点 GST-200火灾报警控制系统软件   软件必须与同点数的控制器配套使用,不单独销售。
JB-QB-GST200火灾报警控制器(联动型)   组入立柜内安装,仅含1台LD-1000A5立柜。汉字液晶显示,报警、联动点总数为242点,含打印机, 含6路直接控制点及6只ZD-01终端附件 ,含控制器用备电,含一台GST-LD-D02联动电源,不含联动电源用备电,需配24AH/12V电池2节。 与广播、电话系统配接时,需另配JB-QB-GST200广播通讯板。




一、海湾火灾报警控制器(联动型)特点

海湾火灾报警控制器(联动型)采用壁挂式结构,其主要特点如下:
1.海湾火灾报警控制器(联动型)为小点数系列产品,有多种容量配置方式可供选择;
2.不论对联动类还是报警类总线设备,控制器都设有不掉电备份,保证系统调试完成时注册到的设备全部受到监控;
3.JB-QB-GST200-242(立柜式)开机自检时,不仅自动检测本机设备(指示灯、功能键等),同时还逐条检测外部设备的注册信息及联动公式信息,如信息发生变化系统将做相应的处理;
4.海湾火灾报警控制器(联动型)多可配置6路多线制控制卡,控制卡不需与GST-LD-8302C切换模块配接使用就可实现对输出线断路、短路检测功能,这些检测功能可大限度的保障控制模块本身及其与重要设备之间连接的可靠性;
5.海湾火灾报警控制器(联动型)对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间,并有相应的声光指示,使气体喷洒设备受到了更严格的监控;
6.海湾火灾报警控制器(联动型)可外接火灾报警显示盘及彩色CRT显示系统并标配手动盘及多线制控制卡等设备,满足各种系统配置要求;
7.海湾火灾报警控制器(联动型)具有强大的面板控制及操作功能,各种功能设置全面、简单、方便;
8.海湾火灾报警控制器(联动型)采用全模具化结构,外形美观。



二、海湾火灾报警控制器(联动型)主要技术指标

1.海湾火灾报警控制器(联动型)液晶屏规格:240×242点,可同屏显示150个汉字信息
2.海湾火灾报警控制器(联动型)容量:
a. 大容量为242个地址编码点
b. 可外接64台火灾显示盘;联网时多可接32台其它类型控制器
c. 30个直接手动操作总线制控制点
d. 配置6个多线制控制点
3.海湾火灾报警控制器(联动型)线制:
a. 控制器与探测器间采用无极性信号二总线连接
b. 多线制控制点与现场设备采用四线直接连接,其中两线用于控制启停设备,另两线用于接收现场设备的反馈信号,输出控制和反馈输入均具有检线功能
c. 控制器与各类编码模块采用四总线连接(无极性信号二总线、无极性DC24V电源线)
d. 控制器与火灾显示盘采用四总线连接(有极性通讯二总线、无极性DC24V电源线)
e. 与彩色CRT系统通过RS-232标准接口连接,大连接线长度不宜超过15m
4.海湾火灾报警控制器(联动型)使用环境:
5.温度:0℃~+40℃
6.相对湿度≤95%,不结露
7.海湾火灾报警控制器(联动型)电源:主电为交流220V 电压变化范围 +10%~-15%,内装DC12V 10Ah密封铅电池作备电
8.功耗≤25W
9.海湾火灾报警控制器(联动型)外形尺寸:380mm×143mm×534mm



三、海湾火灾报警控制器(联动型)结构特征、安装与布线

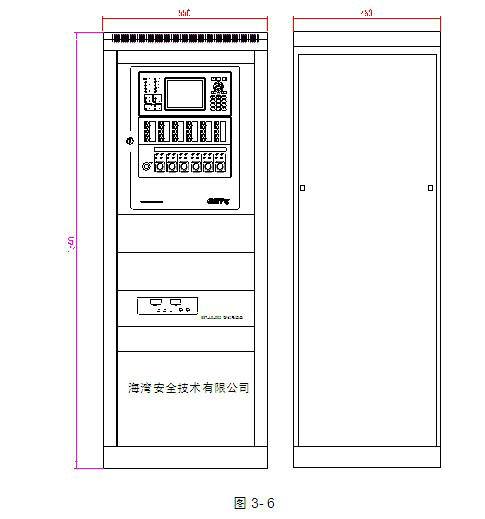

海湾火灾报警控制器(联动型)为壁挂式结构设计,可直接明装在墙壁上,外形尺寸示意图如下图:






海湾火灾报警控制器(联动型)外部接线端子如下图:





海湾火灾报警控制器(联动型)其中:
L、G、N:交流220V接线端子及交流接地端子;
F-RELAY:故障输出端子,当主板上NC短接时,为常闭无源输出;当NO短接时,为常开无源输出;
A、B:连接火灾显示盘的通讯总线端子;
S+、S-:警报器输出端子,当主板XS8上1、2脚和4、5脚接短路环时,为常开无源输出;当主板XS8上2、3脚和5、6脚接短路环时,为带检线功能有源输出,终端需要接0.25W的4.7kΩ电阻,输出时有DC24V/0.15A的电源输出;
Z1、Z2:无极性信号二总线端子;
24V IN(+、-):外部DC24V输入端子,可为辅助电源输出提供电源;
24V OUT(+、-):辅助电源输出端子,可为外部设备提供DC24V电源,当采用内部DC24V供电时,大输出容量为DC24V/0.3A,当采用外部DC24V供电时,大输出容量为DC24V/2A;
Cn+、Cn-(n=1~6):直接控制输出端子,当采用内部DC24V供电时,输出容量为DC24V/100mA,当采用外部DC24V供电时,输出容量为DC24V/1A。带检线功能,需接0.25W 4.7kΩ终端电阻,不需与GST-LD-8302C切换模块配接使用。
In1、In2(n=1~6):无源反馈输入端子。带检线功能,需接0.25W 4.7kΩ终端电阻。



海湾火灾报警控制器(联动型)布线要求:
a.信号二总线Z1、Z2采用阻燃RVS双绞线,截面积≥1.0mm2
b.通讯总线A、B采用阻燃屏蔽双绞线,截面积≥1.0mm2
c.多线制控制点外接线CN+、CN-、In1、In2采用BV铜芯导线,截面积≥1.0mm2
d.电源线采用阻燃BV线,截面积≥2.5mm2
