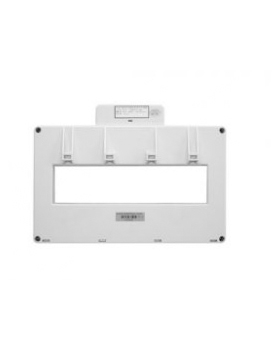

GST-DH9501/22F剩余电流式传感器

作者:admin   添加时间:2014-04-24 00:57


一、GST-DH9501/22F剩余电流互感器产品规格





(1)  报警电流:50mA到 1000mA二十级可设(步进 50mA
(2)  不动作电流:报警电流的 50%
(3)  过线电流:1250A
(4)  过线电压<660VAC
(5)  过线额定频率:50Hz/60Hz
(6)  失电检测额定电压:AC220V
(7)  总线接口:24V,无极性
(8)  响应时间≤40s;
(9)  使用环境:
温度:-10 ℃~+40 ℃
相对湿度≤95%,不凝露
海拔<3000m
(10)  外壳防护等级:IP20
(11)  线制:信号两总线无极性
(12)  编码方式:电子编码和探测器自身编码
(13)  壳体材料和颜色: ABS,象牙白



二、GST-DH9501/22F结构与安装

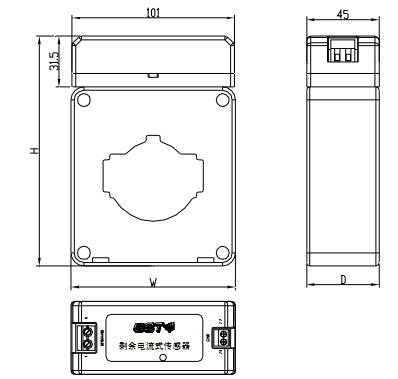

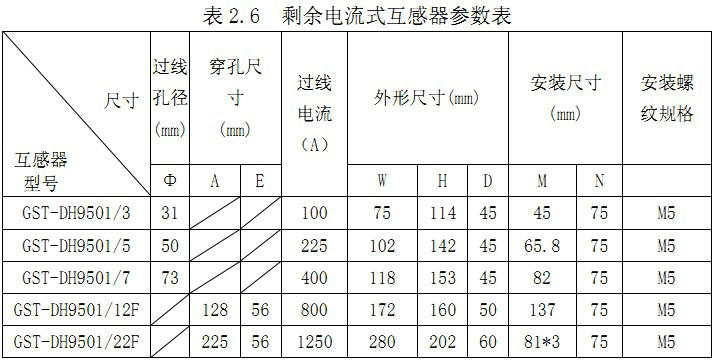

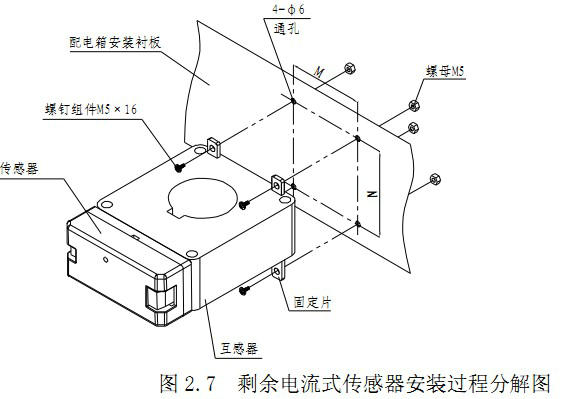

1、剩余电流式传感器安装过程分解图如图 2.7所示,M、N的值见表 2.6所示。

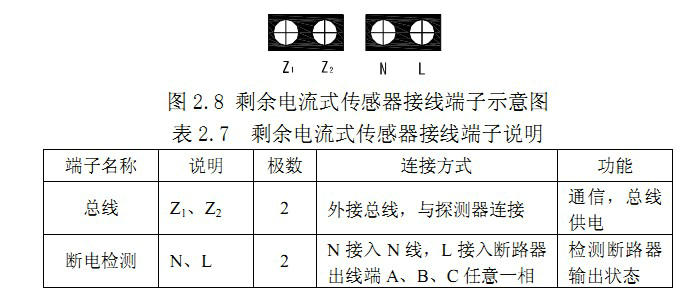

2、剩余电流式传感器接线端子
剩余电流式传感器接线端子如图 2.8所示,具体接线说明如表 2.7。
