配电室

Electricity Distribution Room

配电室气体灭火安装七氟丙烷体系规划

作者：亿杰北京消防工程公司   添加时间：2020-09-02 14:48:16

下面内容中有配电室气体灭火系统防护区区分所要契合的要求和充装、管网、贮存设备这些内容，这也代表了一套七氟丙烷灭火系统的一个体系，下面我们就走进文章好好的来了解一下七氟丙烷灭火系统吧!
一、防护区的区分应契合以下要求
(1)防护区宜以固定的单个封闭空间区分;同一区间的吊顶和地板下同时都需要维护时可合为一个防护区。
(2)当选用管网灭火体系时，一个防护区的面积不大于800㎡容积不大于3600m3。
(3)当选用预制灭火设备时，一个防护区的面积不大于500㎡容积不大于1600m3。
(4)防护区的低环境温度不该低于-l0℃。
(5)防护区围护结构及门窗的耐火极限均不该低于0.5h;吊顶的耐火极限不该低于0.25h。
(6)防护区围护结构接受内压的答应压强不低于1.2kpa。
(7)防护区灭火时应坚持封闭条件，除泄压口以外的开口及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前要做到封闭。
(8)防护区的泄压口宜设在外墙上坐落防护区净高的2/3以上。
二、充装率
贮存容器中七氟丙烷的充装率，不大于1150kg/m3。这是150/CD /14520标准规则，不过在体系规划中为满意各项规划条件七氟丙烷充装率是很难到达这个上限值;这个上限是从体系的设备视点上规则的，并非是规划引荐的 运用数据。在初选贮存容器的充装率时主张选用844kg/m3左右。
体系管网的管道内容积不大于该体系七氟丙烷充装容积量80%，在主机房防护区不大于7s;其它防护区不大于10s。
三、管网
1、管道。管网管道及其附件能接受高环境温度下的作业压力并契合以下要求。
(1)运送七氟丙烷的管道应选用无缝表里镀锌钢管。
(2)运送发动气体的管道，宜选用铜管。
(3)管道的衔接当公称直径小于或等于80mm时选用螺纹衔接，大于80mm时选用法兰衔接.
(4)管网安置规划为均衡体系时各个喷头取相等规划流量;从1分流点至各喷头的管道阻力丢失，则其相互间的大差值不大于20%;不能选用四通管件进行分流
2、喷头。喷头规划需要契合以下要求
(1)贴近防护区顶面设备距顶面的大间隔不大于0.5m。
(2)喷头大维护高度不大于5.0;小维护高度不小于0.5m。
(3)当防护区高度h≤l.5m喷头的维护半径不大于3.5m，当防护区高度h≥l.5m喷头的维护半径维护半径不大于5.0m。
(4)喷头应以其喷发流量和维护半径进行合理配置，一定要满足七氟丙烷在防护区均匀分布的要求。
(5)管网核算。管网核算有两个难点:一个是管道流量，二个是管道压力确实定。
四、贮存设备

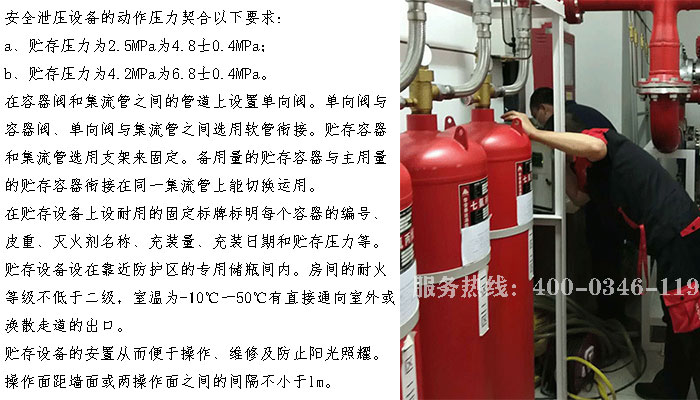

贮存设备应由贮存容器、容器阀、单向阀和集流管等组成。预制灭火设备的贮存设备由贮存容器、容器阀相组成。
在贮存容器或容器阀上设安全泄压设备和压力表。组合分配体系的集流管设安全泄压设备。
安全泄压设备的动作压力契合以下要求:
a、贮存压力为2.5MPa为4.8士0.4MPa;
b、贮存压力为4.2MPa为6.8士0.4MPa。
在容器阀和集流管之间的管道上设置单向阀。单向阀与容器阀、单向阀与集流管之间选用软管衔接。贮存容器和集流管选用支架来固定。备用量的贮存容器与主用量的贮存容器衔接在同一集流管上能切换运用。
在贮存设备上设耐用的固定标牌标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和贮存压力等。
贮存设备设在靠近防护区的专用储瓶间内。房间的耐火等级不低于二级，室温为-10℃一50℃有直接通向室外或涣散走道的出口。
贮存设备的安置从而便于操作、维修及防止阳光照耀。操作面距墙面或两操作面之间的间隔不小于lm。
