当前位置：首页>>消防维保

消防维保
Fire protection and ···

公司简介
Company profile

消防维保
Fire protection and ···

消防检测
Fire detection

消防评估

电气火灾
Electrical fire

灭火器年检
Annual inspection of···

消防产品

消防维保案例

消防维保

Fire protection and maintenance

防火检测鉴定与检测

作者：1亿杰北京消防工程公司添加时间：2020-03-22 13:32:24

防火阻燃材料

6.14.1 饰面型防火涂料
6.14.1.1 检查项目

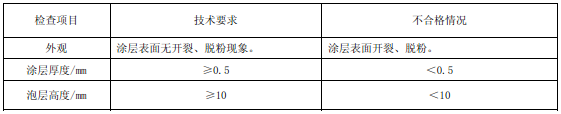

检查项目、技术要求和不合格情况见表70。

表70

6.14.1.2 检查方法
6.14.1.2.1 外观
目测涂层表面有无裂纹。用黑色平绒布轻擦涂层表面5次，观察黑色平绒布是否变色。
6.14.1.2.2 涂层厚度

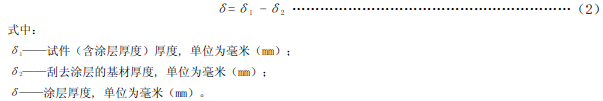

随机抽取已涂刷涂料的试件一块。选3个测点用精度为0.02mm的游标卡尺测量试件涂刷涂料后和涂刷前的厚度，用公式（2）计算单点涂层厚度，涂层厚度为三个测试点涂层厚度的平均值：

6.14.1.2.3 泡层高度
    随机抽取已涂刷涂料的试件三块，其尺寸均不小于150mm×150mm。将试件放在试验支架上，涂刷防火涂料的一面向下。点燃酒精灯，酒精灯外焰应完全接触涂刷涂料的一面，供火时间不低于20 min。停止供火后，用精度为0.02mm的游标卡尺测量泡层高度，结果以3个测试值的平均值表示。
6.14.1.3 检测器具
    游标卡尺、酒精灯、试验支架。
6.14.2 厚型钢结构防火涂料
6.14.2.1 检查项目

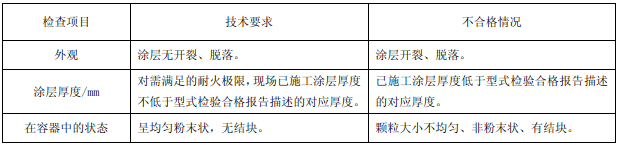

    检查项目、技术要求和不合格情况见表71。

表71

6.14.2.2 检查方法
6.14.2.2.1 外观
    目测涂层有无开裂、脱落。
6.14.2.2.2 涂层厚度
    现场选取至少五个不同的涂层部位,用测厚仪分别测量其厚度。涂层厚度为测点厚度的平均值。与型式检验报告描述的厚度相比较。
6.14.2.2.3 在容器中的状态
    用搅拌器搅拌容器内的试样或按规定的比例调配多组分涂料的试样，观察涂料颗粒大小是否均匀、有无结块。
6.14.2.3 检测器具
    刀片、测厚仪。
6.14.3 薄型（膨胀型）钢结构防火涂料
6.14.3.1 检查项目

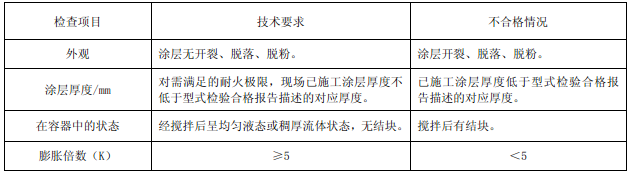

    检查项目、技术要求和不合格情况见表72。
6.14.3.2 检查方法
6.14.3.2.1 外观
    目测涂层有无开裂、脱落；用黑色平绒布轻擦涂层表面5次，观察平绒布是否变色。

表72

6.14.3.2.2 涂层厚度
    现场选取至少五个不同的涂层部位,用测厚仪分别测量其厚度，涂层厚度为测点厚度的平均值。与型式检验合格报告描述的厚度相比较。
6.14.3.2.3 在容器中的状态
    用搅拌器搅拌容器内的试样或按规定的比例调配多组分涂料的试样，观察涂料搅拌后是否均匀、有无结块。
6.14.3.2.4 膨胀倍数

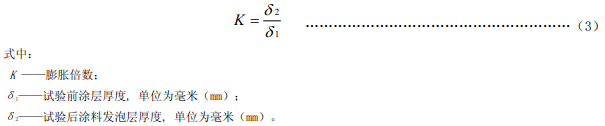

    在已施工涂料的构件上，随机选取三个不同的涂层部位，分别用磁性测厚仪测量其厚度δ1。然后点燃2L汽油喷灯分别对准选定的三个位置，喷灯外焰应充分接触涂层，供火时间不低于10min。停止供火后观察涂层是否膨胀发泡，用精度为游标卡尺测量其发泡层厚度δ2。膨胀倍数按公式（3）求得，
    结果以三个测试值的平均值表示：

6.14.3.3 检测器具
    游标卡尺、刀片、磁性测厚仪、2L汽油喷灯。
6.14.4 超薄型钢结构防火涂料
6.14.4.1 检查项目

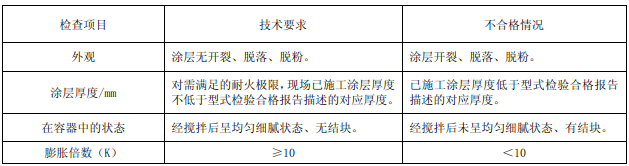

    检查项目、技术要求和不合格情况见表73。
6.14.4.2 检查方法
6.14.4.2.1 外观
    目测涂层有无开裂、脱落；用黑色平绒布轻擦涂层表面5次，观察平绒布是否变色。

表73

6.14.4.2.2 涂层厚度
    选取至少五个不同的涂层部位,用磁性测厚仪分别测量其厚度，涂层厚度为测点厚度的平均值。与型式检验合格报告描述的厚度相比较。
6.14.4.2.3 在容器中的状态
    用搅拌器搅拌容器内的试样或按规定的比例调配多组分涂料的试样，观察涂料是否均匀、有无结块。
6.14.4.2.4 膨胀倍数

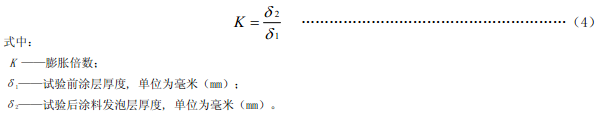

    在已施工涂料的构件上，随机选取三个不同的涂层部位，用磁性测厚仪测量其厚度δ1。然后点燃2L汽油喷灯分别对准选定的三个位置，喷灯外焰应充分接触涂层，供火时间不低于5min。停止供火后用游标卡尺测量其发泡层厚度δ2。膨胀倍数按公式（4）求得，结果以三个测试值的平均值表示：

6.14.4.3 检测器具
    游标卡尺、刀片、磁性测厚仪、2L汽油喷灯。
6.14.5 电缆防火涂料
6.14.5.1 检查项目

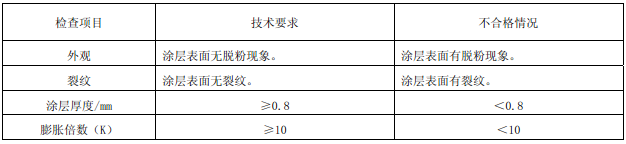

    检查项目、技术要求和不合格情况见表74。
6.14.5.2 检查方法
6.14.5.2.1 外观
    用黑色平绒布轻擦涂层表面5次，观察黑色平绒布是否变色。
6.14.5.2.2 裂纹
    目测涂层表面有无裂纹。

表74

6.14.5.2.3 涂层厚度
在施工现场，用刀片在已涂刷电缆防火涂料的电缆上随机选取三个位置轻轻剥取涂层3块，用精度为0.02mm的游标卡尺分别测其厚度，涂层厚度为3个测量厚度的平均值。
6.14.5.2.4 膨胀倍数

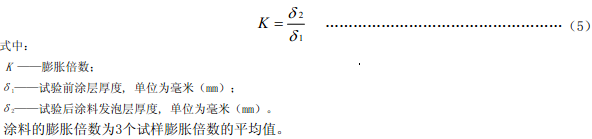

在施工现场，用刀片在已涂刷电缆防火涂料的电缆上随机轻轻剥取涂层三块，其尺寸不小于10 mm×10mm，分别用精度为0.02mm的游标卡尺测量其厚度δ1。将涂层放在试验支架的金属网上，点燃酒精灯，酒精灯外焰应充分接触涂层，供火时间不低于20min。停止供火后，分别用游标卡尺测量其相应发泡层的厚度δ2。膨胀倍数按公式（5）求得，结果以三个测试值的平均值表示：

6.14.5.3 检测器具
    刀片、游标卡尺、酒精灯、试验支架、金属网。
6.14.6 混凝土构件防火涂料、隧道防火涂料
6.14.6.1 检查项目
    检查项目、技术要求和不合格情况见表75。
6.14.6.2 检查方法
6.14.6.2.1 外观
    目测涂层有无开裂、脱落。
6.14.6.2.2 厚度
    选取至少五个不同的涂层部位,用测厚仪分别测量其厚度，涂层厚度为测点厚度的平均值。

表75

6.14.6.2.3 在容器中的状态
    用搅拌器搅拌容器内的试样或按规定的比例调配多组分涂料的试样，观察涂料是否为均匀稠厚液体、有无结块。
6.14.6.3 检测器具
    刀片、测厚仪。
6.14.7 无机防火堵料
6.14.7.1 检查项目
    检查项目、技术要求和不合格情况见表76。

表76

6.14.7.2 检查方法
6.14.7.2.1 外观
    采用目测与手触摸结合的方法进行。
6.14.7.2.2 裂缝
    采用目测的方法观察已施工样品表面是否有贯穿性裂缝产生。用塞尺或精度为0.02 mm的游标卡尺测量非贯穿性裂缝宽度，测量结果取其更大值。
6.14.7.3 检测器具
    塞尺、游标卡尺。
6.14.8 有机防火堵料
6.14.8.1 检查项目
    检查项目、技术要求和不合格情况见表77。

表77
